A類電氣裝置的防雷接地裝置的一般規定與要求

A類裝置只的是交流標稱電壓500KV及以下發電，變電，送點和配電電氣裝置，他們的防雷接地裝置的規定及要求如下：

一，各類接地裝置應利用直接埋入地中或水中的自然接地極，并設置將自然接地極和人工接地極分開的測量井。發電廠，變電所除利用自然接地極外，還應敷設人工接地極。

二，當利用自然接地極和引外接地裝置時，應采用不少于兩根導體在不同地點與接地網相連接。

三，在高土壤電阻率地區，可采用下列降低接地電阻的措施：

A,當在房電廠，變電所2000M以內有較低電阻率的土壤時，可敷設引外接地極；

B，當地下較深處的土壤電阻率較低時，可采用井式或深鉆式接地極；

C，填充電阻率較低的物質或降阻劑；

D，敷設水下接地網。

四，在永凍土地區除可采用本條三措施外，尚可采取下列措施：

A，將接地裝置敷設在溶化地帶或溶化地帶的水池或水坑中；

B，敷設深鉆式接地極，或充分利用井管或其他深埋在地下的金屬構件作接地極，還應敷設深度約0.5M的伸長接地極；

C，在房屋溶化盤內敷設接地裝置；

D，在接地極周圍人工處理土壤，以降低凍結溫度和土壤電阻率。

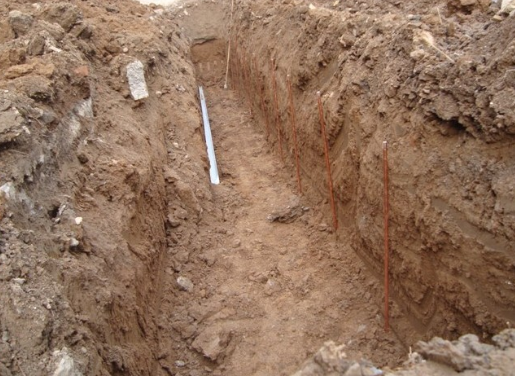

五，人工接地極，水平敷設的可采用圓鋼，扁鋼，垂直敷設的可采用角鋼，扁鋼等。接地裝置的導體，應符合熱穩定與均壓的要求，還應考慮腐蝕的影響。按機械強度要求的接地裝置導體的最小尺寸應符合相關國標GB50057要求。

六，接地裝置的防腐蝕設計，應符合下列要求：

A，收到腐蝕影響后，接地裝置的設計使用年限，應與地面工程的設計使用年限相當；

B，接地裝置的防腐蝕設計，宜按當地的腐蝕數據進行；

C，在腐蝕嚴重地區，敷設在電纜溝中的接地線和敷設在屋內或地面上的接地線，宜采用熱鍍鋅，對埋入地下的接地極宜采取適合當地條件的防腐蝕措施。接地線與接地極或接地極之家的焊接點，應涂防腐材料。
