防雷領域的地電位反擊形成及防護

防雷裝置接閃時，強大的瞬間雷電流通過引下線流入接地裝置，由于大地電阻的存在，雷電電荷不能快速向大地泄放，必然會引起局部地電位上升（可能上百千伏），如果儀表控制系統的接地體與該點沒有足夠安全距離，他們之間就會產生放電，造成反擊電流，可直接擊穿用電器的絕緣部分，會對儀表控制系統產生干擾乃至破壞。

  根據GB50057—10第6.3.4條“全部的雷電流的50%流入建筑物防雷裝置的接地裝置，其另外50%分配于引入建筑物的各種外來導電物，電力線，通信線等設備”。因此，盡管外部有直擊雷防護裝置，但是直擊雷部分電流同樣會侵入設備。建筑物遭受雷擊的時候，有50%的雷電流通過與等電位聯接帶相連的接地導線進入設備，因此當雷擊發生時，地網電位被抬升，與匯流排相連的設備外殼的地電位也隨之升高，進入設備通信，控制線的低電位與機架或地線之間的高電位存在高電位差而發生反擊放電，從而使電子設備損壞。

   既然地電位反擊有這么大的危害，我們不能視而不見，而要積極采取辦法來預防，而從上面可以看出，預防的最好辦法就是消除他們的電位差，也就是我們說的采取等電位聯接。

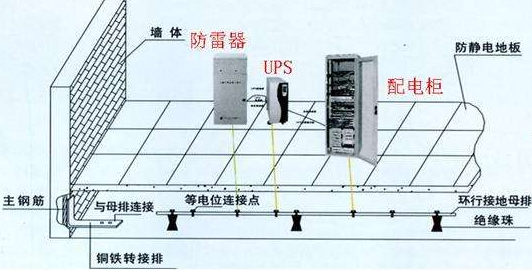

   等電位聯接的要求：實行等電位聯接的主體應為設備所在建筑物的主要金屬構件和進入建筑物的金屬管道；供電線路含外露可導電部分；防雷裝置；由電子設備構成的信息系統。

   實行等電位聯接的連接體為金屬連接導體和無法直接連接時而做瞬態等電位聯接的防雷器。通過星型（S型結構或網型M型）結構把設備直接地以最短的距離連接到鄰近的等電位聯接帶上。小型機房選S型，大型機房選M型結構。機房內的電力電纜（線）通信電纜（線）宜盡量采用屏蔽電纜。架空電力線由終端桿引下后應更換為屏蔽電纜，進入生產車間前應水平直埋50M以上，埋地深度應大于0.6米，屏蔽層兩端接地，非屏蔽電纜應穿鍍鋅鐵管并水平直埋50米以上，鐵管兩端接地。

  只有嚴格按要求做好了等電位聯接，我們才能真正意義上做好預防地電位反擊，否則，就不僅僅只是小方位的問題，而是對整個防雷工程都是有很大的影響，正所謂，千里之堤潰于蟻穴，一個諾大的防雷項目，往往敗在這么一個小小的地電位反擊上面，并且也是很多人不會引起重視的地方，很多項目忽略了等電位
