防雷器在失效時，如何保證安全

 當浪涌大于設計最大能量吸收能力和放電電流的時候，防雷器可能失效或損壞。防雷器的失效模式分為開路模式和短路模式。

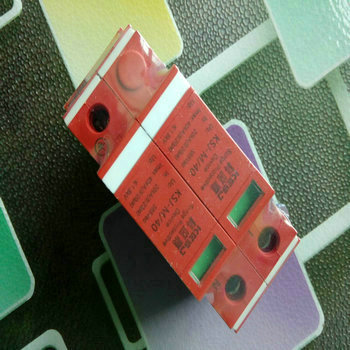

   在開路模式下，被保護系統不再被保護，因?yàn)槭У姆览灼鲗?duì)系統影響很小，所以不易被發現，為保證下一個電涌道來之前，更換失效的防雷器，就需要一個指示，一般正常情況下為綠色窗口顯示，一旦失效，將星出現紅色窗口指示。

   在短路模式下，失效的避雷器嚴重影響系統，如果被保護系統沒有合適的裝置將失效的避雷器從系統中脫離，系統中短路電流通過失效的避雷器，短路電流導通時使能量過度釋放可能引起火災。使用具有短路失效模式的防雷器需要配備脫離器。

   當防雷器被用來保護特定設備或當防雷器裝在主配電盤上而不能為某些設備提供足夠的保護時，防雷器應盡可能地靠近被保護設備。如果它和被保護設備之間的距離太長，設備端產生的震蕩電壓值一般高至2Up，在一些情況下，甚至超過這個水平。有些電源系統中盡管裝有防雷器，但上述的震蕩仍能引起被保護設備失效，合適的保護距離取決于避雷器樣式，系統類型，侵入電泳的陡度和波形，連接的負載。實際上，如果設備的阻抗高或設備內部斷開，就有可能產生兩倍的震蕩電壓。

   為了達到最佳的過壓保護，避雷器的連接導線盡可能短。長的連接導線將降低避雷器的保護水平，因此，可選擇一個較低電壓保護水平的防雷器來提供有效的保護。傳送至設備的殘壓為防雷器的殘壓和沿導線感應電壓降之和，這兩個電壓并不再同一時刻到達峰值，但應用時，可以簡單地相加。

   一般說來，假定導線的電感時1uH/m，當沖擊波上升率為1KA/us時，電感沿導線長度的電壓降為1KV/m,防雷器在配電系統中應用時，可采用以下流程：

1，保護和安裝模式，應盡可能靠近裝備的電源安裝；

2，震蕩現象，應盡可能靠近設備安裝；

3，連接導線長度，防雷器的連接導線長度盡可能短；

4，需要附加保護，防雷器安裝在裝備的入口處，并且其他避雷器應盡可能靠近設備；

5，根據試驗等級選擇SPD的安裝點，I，II，III類試驗的SPD可安裝在裝置的入口處，而I,II，III類試驗的SPD可靠近設備安裝；

6，保護區域的概念，在引入這種概率時，防雷器可安裝在區域邊界處。
